PTBM117AOX

Deze Cybernet print is vroeger in een heleboel legale ptt marc bakkies gebruikt. Voorbeelden daarvan zijn o.a. merken zoals Senfor Skyline, Amroh, stabo, multitech, audio sonic, wipe, hycom, om er maar enkele te noemen.
Het is dus best vreemd dat er eigenlijk geen onderhouds en reparatiedocument te vinden is. Op deze pagina kan je een verzameling vinden van de bestaande documentatie welke wel op het internet te vinden is, samen met wat tips welke ikzelf over de tijd heb geleerd over deze specifieke cb radio.

Laten we eens beginnen met een aantal links naar websites:

The laatste paar artikelen komen uit een magazine genaamd CQ-PA en je kan meer relevante artikelen vinden in het algemene VRZA CQ-PA Archief.

Schema’s kun je vinden op de Ham International Cybernet pagina alsook op de pttmarc.nl schema’s pagina.

Ik ga natuurlijk niet alles herhalen wat je daarboven kan vinden op een paar details na.

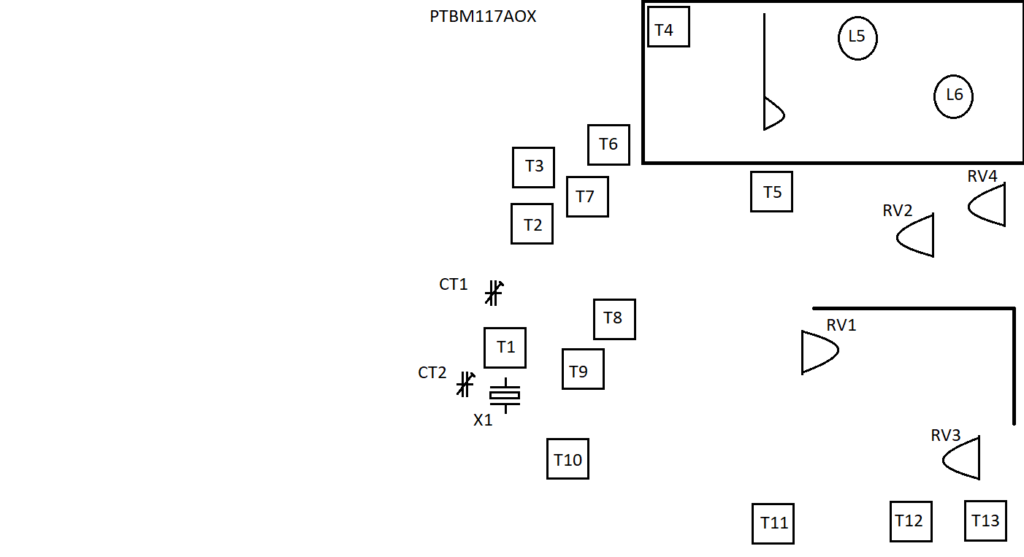

Laten we eerst maar eens beginnen met een (MS Paint) tekening van de board layout.

Hierop kan je snel de meeste transformators (T?), instelpotmeters (RV?) en spoelen (L?) vinden welke nodig zijn om de radio af te regelen.

De instelpotmeters worden gebruikt voor de volgende functies:

  • RV1 = Squelch
  • RV2 = FM deviatie (de modulatie zwaai)
  • RV3 = RX meter (s-meter)
  • RV4 = TX meter (power meter)

De ontvanger gebruikt T5, T6 and T7.

T12 = afstellen van minimum ruisniveau voor een zwak signaal.
T13 = afstellen van minimum vervorming bij een hoge LF output.

Het zender gedeelte gebruikt T2, T3 and T4.
Het laag doorlaat filter van de zender bestaat uit L5 en L6.

Instellen van de referentie frequentie.

Sluit een frequentiemeter aan op pootje 3 van IC2. De frequentie hoort dan te staan op 10.240 MHz. Je kan dat aanpassen via CT2.

Als je frequentiemeter een oscilloscope probe gebruikt om te meten, met instelling x1/ref/x10, dan is het verstandig om deze in te stellen op x10. Op die manier beinvloed je meting namelijk de schakeling minder.

Een ander punt om op te letten is dat als je radio een delta tune knop heeft, dat die in het midden staat. Als je namelijk de instelling doet met een delta tune aan op + of -, dan verschuift die 10.240 MHz en dan zit je niet meer op de frequentie als je die naar de 0 zet.
Vraag me niet hoe ik dat weet…

Afstelling van het VCO circuit.

Sluit een voltmeter aan op TP1. Je kan TP1 vinden bij weerstand R13.

Zet de radio op kanaal 11, er hoort 4.0 Volt te staan op TP1 voor zowel zenden alsook ontvangen. Dit is het VCO voltage dat komt van de PLL (PLL08A). Er zijn twee rode trimmers in de buurt. De eerste (CT2), net naast het crystal, is om de 10.240 MHz referentie frequentie in te stellen. De andere trimmer vormt samen met T1 de VCO.

Indien je niet in de buurt van de 4.0 volt komt, dan kan je dat aanpassen door aan T1 te draaien. Door T1 samen met CT1 aan te passen kan je het VCO voltage instellen naar 4.0 volt voor zowel ontvangen als voor zenden.

Hierna zou het PLL moeten “locken” voor alle 22 kanalen.
